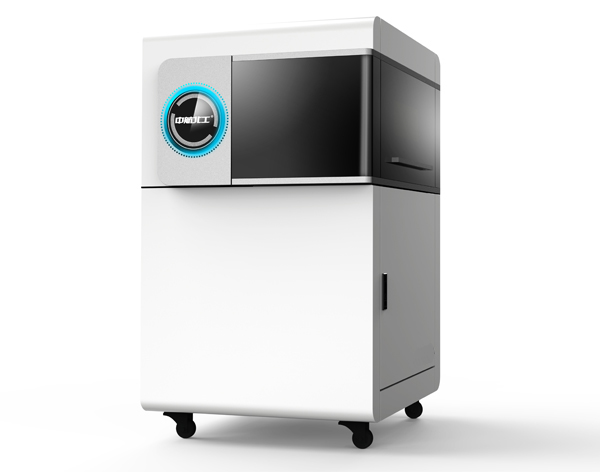

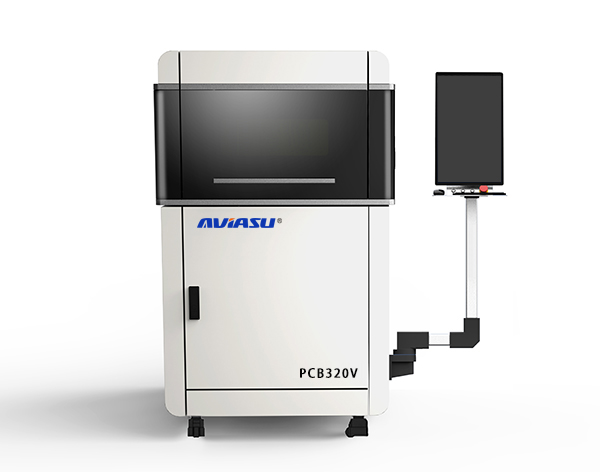

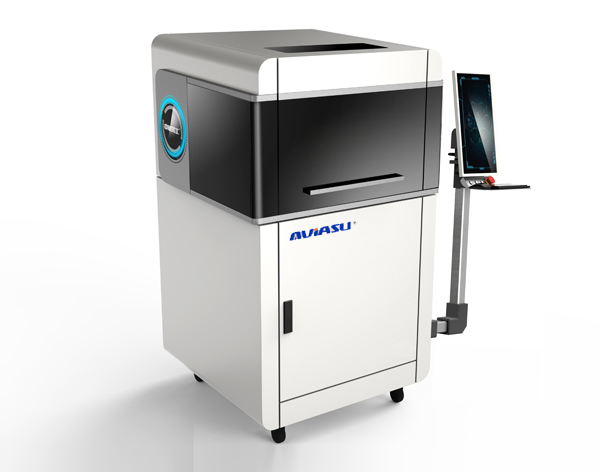

PCB雕刻機 電路板雕刻機 視覺PCB雕刻機 線路板雕刻機 PCB320V 自動吸塵
主要功能：
1.可在覆銅板上鉆孔，雕刻線路，割邊，銑平面
2.可透銑、沿外形線進刀，使電路板與板材分離
3.具有原點直接設置、復位功能
4.利用軟件虛擬加工，可預覽加工路徑
5.實時顯示加工路徑、進度，方便控制
6.多孔徑鉆孔一次完成，省卻了頻繁的換刀工序
7.高轉速主軸電機，轉速60000rpm
8.自動轉速控制，可根據刀具自動優化主軸轉速
9.采用視覺定位及靶銷雙重定位方式，定位精準。
10.設備配套自主研發的PCB雕刻專業軟件，能夠?qū)崿F(xiàn)脫機模擬加工、斷點續雕、斷電續雕、實時顯示加工路徑、區域選擇雕刻、組合雕刻、刀具選擇及換刀提醒等功能。
11.設備具有自我保護功能，XYZ雙重限位保護，超限自停。
12.軟件可在安裝刻字軟件情況下雕刻出相應的凹凸字體。
13.配套資源：配備演示視頻，讓企業員工上手更快速。
14.PCB雕刻機兼容的EDA設計軟件：Protel99SE、DXP、Altium Designer、PADS、Cadence、Eagle、Proteus、CAM350、AutoCAD和其它Gerber格式編輯軟件。
15.鋼板機身，金屬安全防塵罩，透明可視窗
16.標配底柜，讓工作環境整潔便捷
17.標配WiFi無線模塊，可以遠程升級、遠程診斷與維護、遠程控制、定時預約開關機等功能。
18.選配真空吸附功能。
19.選配安卓系統。
20.選配吸塵功能。
功能特點
速度快，直接用EDA/CAD設計數據，像繪圖一樣便捷
精度高，功能強，從單面板到雙面板，從數字版到高頻板
無環保問題，桌面設備，適合實驗室、教室等多種場所
操作簡單，不必懂PCB工藝。
配置靈活，多用途，適合開發即時制作樣品，也適合教學或小批量制作
主要參數：
加工面板：320*320mm
加工面數：單面板/雙面板
對位方式：視覺對位/靶銷定位
驅動方式：X、Y、Z軸步進電機
主軸轉速：0~60000rpm
移動速度：7.2m/min
雕刻速度：5.4m/min
加工線距：4mil(0.1016mm)
加工線徑：6mil(0.1524mm)
鉆孔深度：（0.02~5）mm
鉆孔孔徑：（0.4~3.175）mm
電鍍孔徑：0.4mm
鉆孔速度：150strokes/min(Max)
控制方式：電腦控制
通信接口：RS-232串口/USB
操作系統：Windows XP/Win 7/Win 8
電源：交流（220±22）V,(50±1)Hz
功耗：500W
重量：165kg
外形尺寸：長*寬*高（670*650*550）mm
保險絲：3A
選配
安卓系統、真空吸附平臺、自動吸塵裝置、自動換刀裝置、硬件包
